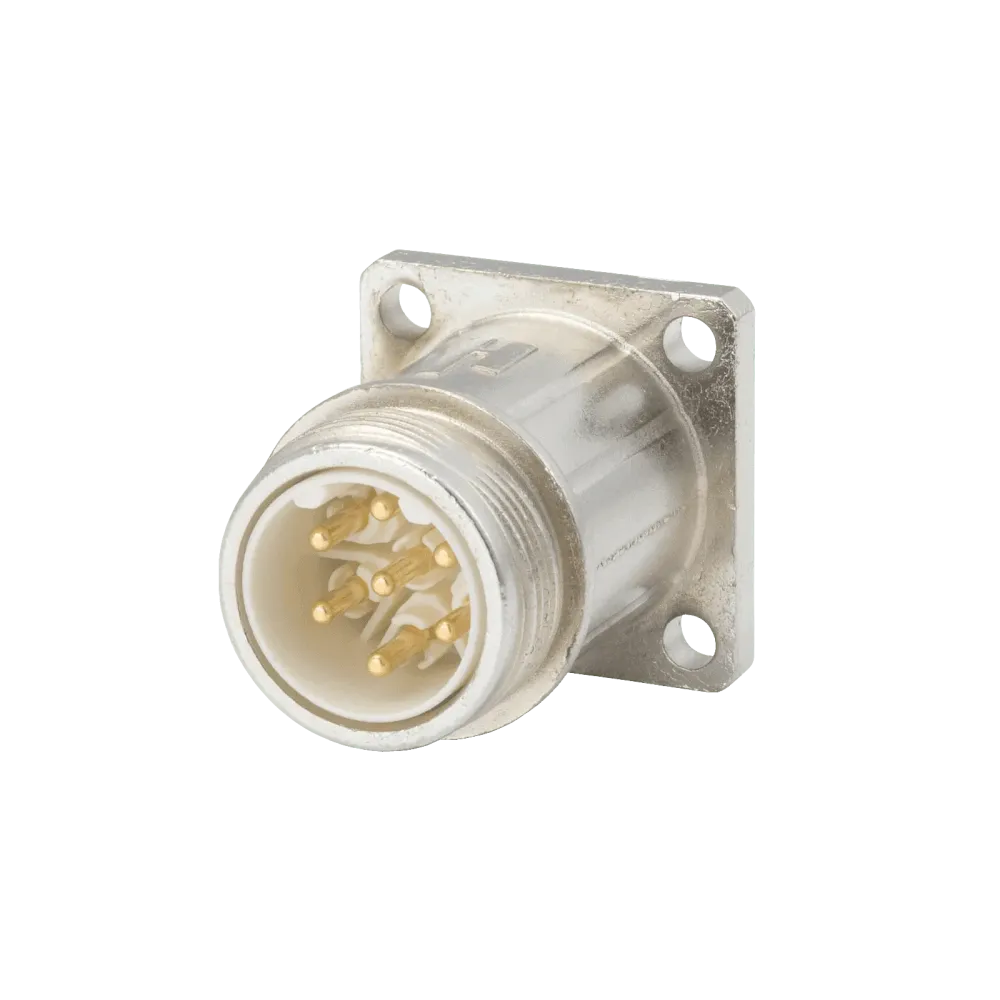

Housing M16 appliance coupler Front panel mounting

M16 appliance coupler front panel mounting (Housing only, excl. insert and contacts)
. The M 16 plug-in system from HUMMEL is traditionally very popular with users. The reason for this is its high performance with minimal space requirements.

A huge modular construction kit
. The modular design makes it possible: many HUMMEL connector housings can be combined with numerous contact inserts. The system, which functions like a giant modular construction kit, allows a large number of variants to be realized. This results in
. numerous advantages:

. // riesige Anzahl von Kombinationsmöglichkeiten
. // einheitliche Konfektionierung
. // einfache Disposition
. // minimierte Lagerhaltung
. // Montage und Demontage ohne Spezialwerkzeug

This is how the system works:
. // Für eine der Steckverbinderserie entsprechend der Applikation und der gewünschten Polzahl entscheiden.
. // Gehäusebauformen auswählen (Kabelsteckverbinder, Kupplung, Winkel, Gerätestecker) mit dem gewünschten Verschluss-System (Schraubverschluss, TWILOCK, TWILOCK S)
. // Passenden Einsatz wählen (Stifteinsatz oder Buchseneinsatz) >see accessories
. // Zugehörige Kontakte (Stifte oder Buchsen) in der benötigten Anzahl wählen >see accessories

. Other, unpublished HUMMEL products and designs on request.

Technical data

• Housing material: die-cast zinc
• Material housing surface: nickel-plated
• Mounting type: Front wall
• Male thread on plug-in side: M16 x 0.75
• Locking type: Screw fastening
• Seal type: O-ring
• Shielding: unshielded
• Material seals/o-rings: NBR
• Installation dimensions: Ø 15 + 0.1 mm / Ø 20 + 0.1 mm
• Flange: 20 x 20 mm / 25 x 25 mm
• Hole spacing: 15 mm / 19.8 mm
• Hole diameter: 4 x Ø 2.7 mm
• Length (L): 23.5 mm
• Temperature range: -40°C to +125°C
• Protection class: IP67 / 69K

Subject to errors and technical changes
